介绍

低代码开发方式，具有丰富的UI界面编辑功能，遵循HarmonyOS JS开发规范，通过可视化界面开发方式快速构建布局，可有效降低用户的时间成本和提升用户构建UI界面的效率。

说明：

该特性在DevEco Studio V2.2 Beta1及更高版本中支持。eTS低代码特性在DevEco Studio 3.0 Beta4及更高版本中支持。compileSdkVersion必须为7或以上，eTS低代码要求compileSdkVersion必须为8或以上，本次将会对比着介绍低代码开发的功能及使用方法。

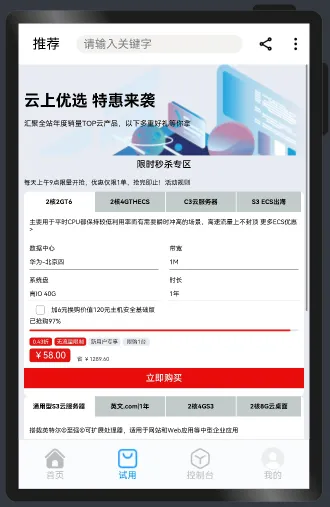

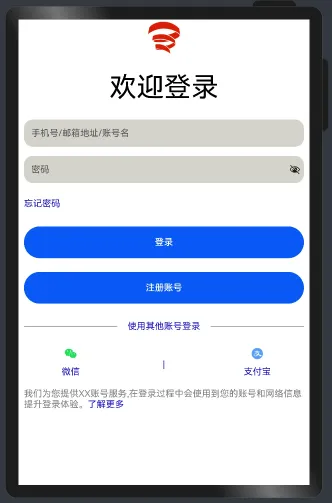

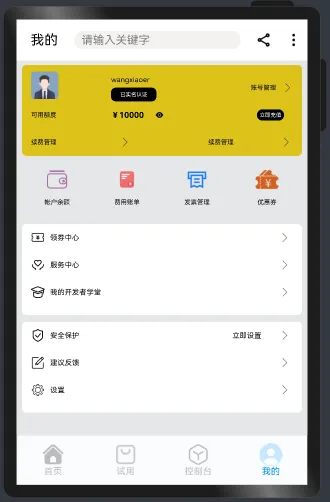

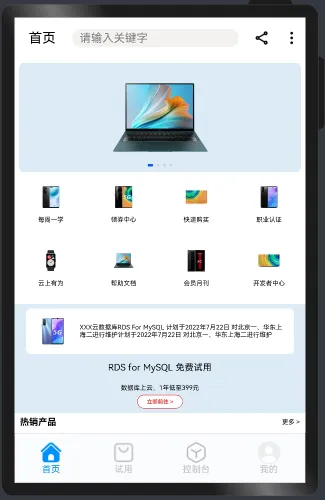

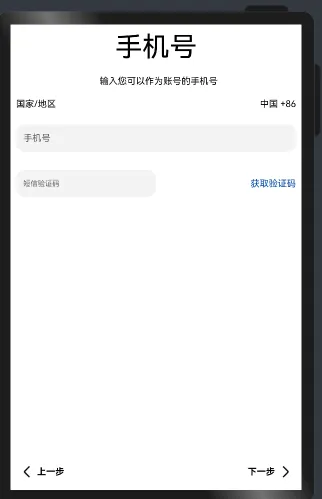

这几天一直再用低代码开发的方式去做一些页面效果，即使没有太多前端的设计经验，利用低代码开发也能做出很不错的页面效果，操作性，美观性，效率都有了提升，体验不错，所以，也做一期分享。

体验步骤

简单3步就可以开启低代码开发了。

在打开的工程中，选中模块的pages文件夹，单击鼠标右键，选择New > Visual。
在弹出的对话框中，输入Visual name，点击Finish。创建Visual后，会在工程中自动生成低代码的目录结构，js版本和eTS根据自身特点文件略有不同。
打开“page.visual”文件，即可进行页面的可视化布局设计与开发。

低代码开发支持哪些操作

拖拽组件这个是最基本的功能了，还有组件的复制–粘贴；组件的过滤查询 (个人认为如果属性和样式区域也支持过滤查询就更好了)；还有通过组件树快速关联到画布中的组件，显示/隐藏组件；画布效果即时预览，还可以切换横竖屏，放大缩小，明暗主题；属性和样式、事件的设置等等。

按操作的功能区低代码开发界面可以分为5个区域，界面布局如下：

JS版本低代码开发界面：

eTS版本低代码开发界面。

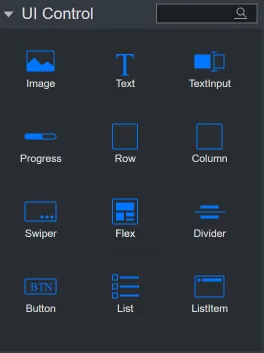

UI控件区域。

提供了可以拖拽的控件，JS版本和eTS版本控件的数量和类型是不同的，如下图，可以看出来目前还是JS的控件丰富一些。

JS版本支持 27种拖拽组件	eTS版本支持 12种拖拽组件

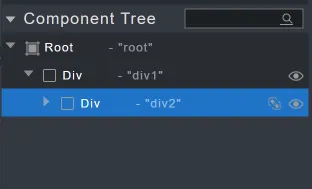

组件树区域

组件树，在低代码开发界面中，可以方便开发者直观地看到组件的层级结构、摘要信息以及错误提示。开发者可以通过选中组件树中的组件（画布中对应的组件被同步选中），实现画布内组件的快速定位；点击组件后的或图标，可以隐藏/显示相应的组件，还可以查看是否存在媒体查询的属性

JS版本	eTS版本

画布预览区域

开发者可在此区域对组件进行拖拽、拉伸等可视化操作，构建UI界面布局效果。

属性和样式设置区域

属性和样式设置区域，JS版本和eTS版本有区别，JS版本支持8面板，eTS支持6个面板，因为属性不同，所以面板支持设置的属性也是存在差异的，这里就不一一列举了。

Properties面板（JS）用于设置组件基本标识和外观显示特征的属性，如：组件的ID、For、Value、Type、Content、Checked等属性。
General面板(JS/eTS)用于设置Width、Height、Background、Position、Display等常规样式。
Feture面板(JS/eTS)用于设置组件的特有样式，如描述Text组件文字大小的FontSize样式等。
Flex面板(JS/eTS)用于设置Flex布局相关样式。
Events面板(JS/eTS)为组件绑定相关事件，并设置绑定事件的回调函数。
Dimension面板(JS/eTS)用于设置Padding、Border、Margin等与盒式模型相关的样式。
Grid面板（JS）该图标只有Div组件的Display样式被设置为grid时才会出现。用于设置Grid网格布局相关样式。
Atomic面板(JS/eTS)用于设置原子布局相关样式。

工具栏操作区域。

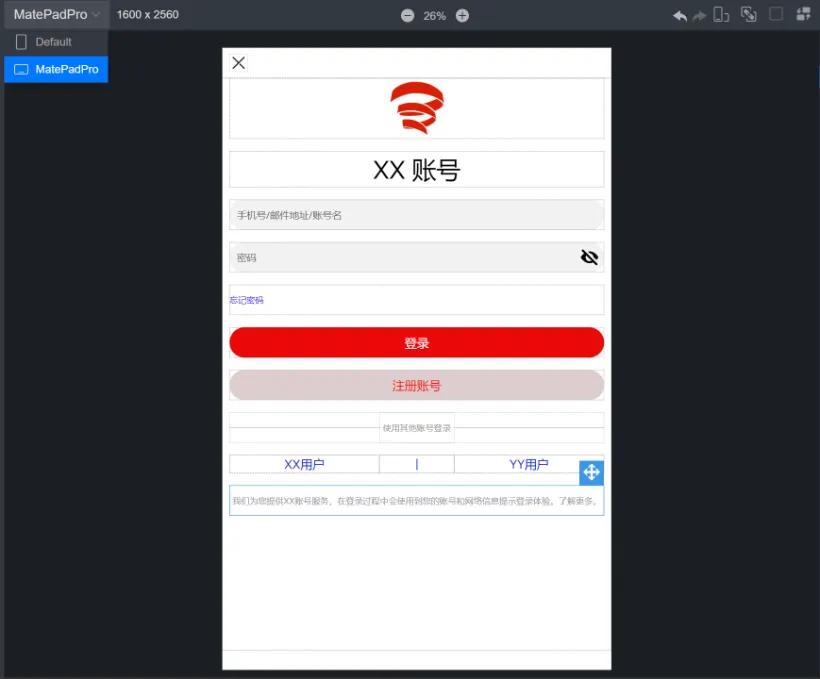

功能面板，包括常用的画布缩小放大、撤销、显示/隐藏组件虚拟边框、设备切换、模式切换、可视化布局界面一键转换为代码文件等。

JS版本	eTS版本

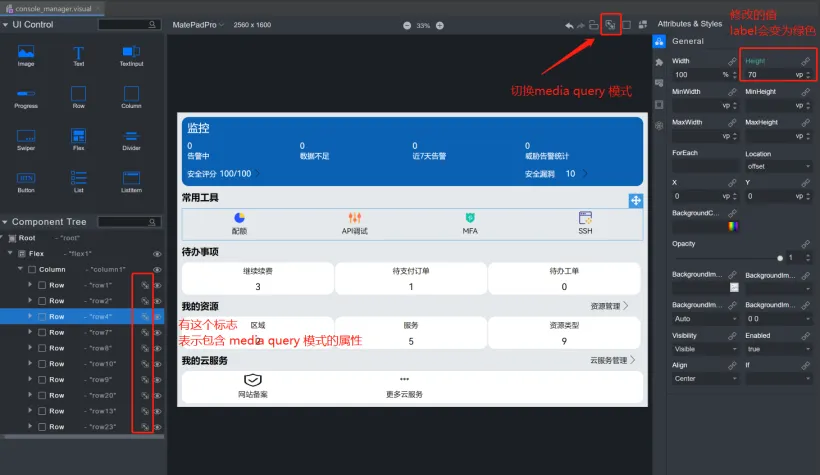

这里说一下Switch to media query（切换至媒体查询）,也就是这个图标：

切换到media query模式，可以为组件设置不同的样式和属性。当前media query模式仅针对不同设备类型和不同屏幕状态（横屏\竖屏）有效。

解释一下这个意思：

当我们在竖屏下设计好界面后，再切换到横屏的时候，发现有些不适配的地方，点击切换到media query模式，然后进行调整，例如一些宽度占比，调整完成后，我们再切换为竖屏，发现横竖屏都是适配的。

media query模式的效果

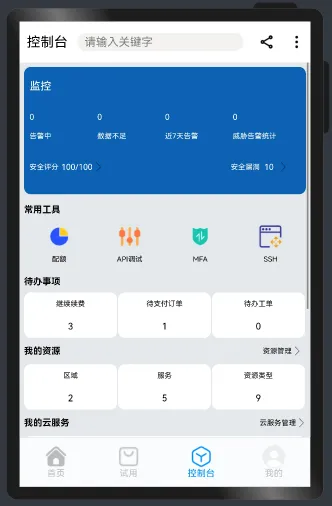

最后设计完成后。

将低代码界面转换为代码时，我们的代码中会增加媒体查询的相关代码。

import mediaQuery_WFRd from '@ohos.mediaquery'
@Entry
@Component
struct ConsoleManager {
  @State message: string = 'Hello World'
  /**
  * In low-code mode, do not add anything to the build function, as it will be
  * overwritten by the content generated by the .visual file in the build phase.
  */
  @State row1Height_b3cx: string | number = undefined
  @State row17Width_b3cx: string | number = undefined
  @State text32Width_Xh0M: string | number = undefined
  @State text32TextAlign_0MzJ: TextAlign = undefined
  @State row2Height_b3cy: string | number = undefined
  @State column2Height_x1bW: string | number = undefined
  @State text1Height_Xh0M: string | number = undefined
  @State row4Height_b3c0: string | number = undefined
  @State image7Height_WFnZ: string | number = undefined
  @State image7ObjectFit_nZTd: ImageFit = undefined
  @State text21Height_Xh0M: string | number = undefined
  @State image8Height_WFnZ: string | number = undefined
  @State image8ObjectFit_nZTh: ImageFit = undefined
  @State text22Height_Xh0M: string | number = undefined
  @State image9Height_WFnZ: string | number = undefined
  @State image9ObjectFit_nZTl: ImageFit = undefined
  @State text23Height_Xh0M: string | number = undefined
  @State image10Height_FnZT: string | number = undefined
  @State image10ObjectFit_ZTEw: ImageFit = undefined
  @State text24Height_Xh0M: string | number = undefined
  @State row7Height_b3c3: string | number = undefined
  @State column16Height_1bW4: string | number = undefined
  @State text27Height_Xh0M: string | number = undefined
  @State row8Height_b3c4: string | number = undefined
  @State row10Height_3cxM: string | number = undefined
  @State row9Height_b3c5: string | number = undefined
  @State row20Height_3cyM: string | number = undefined
  @State row13Height_3cxM: string | number = undefined
  @State image17Height_FnZT: string | number = undefined
  @State image17ObjectFit_ZTE3: ImageFit = undefined
  @State row23Height_3cyM: string | number = undefined
  @State column32Height_1bW4: string | number = undefined
  mediaQueryCb_FRdW = null
  tabletLandscape_TGFu: boolean = false
  tabletPortrait_0UG9: boolean = false
  listener_tabletLandscape_TGFu = mediaQuery_WFRd.matchMediaSync('(device-type: tablet) and (orientation: landscape)')
  listener_tabletPortrait_0UG9 = mediaQuery_WFRd.matchMediaSync('(device-type: tablet) and (orientation: portrait)')

  saveMediaQueryResult_hUXV(mediaQueryResult) {
    switch (mediaQueryResult.media) {
      case '(device-type: tablet) and (orientation: landscape)':
        this.tabletLandscape_TGFu = mediaQueryResult.matches
        break
      case '(device-type: tablet) and (orientation: portrait)':
        this.tabletPortrait_0UG9 = mediaQueryResult.matches
        break
      default:
        break
    }
    this.updateForMediaQuery_yTWV()
  }
  initForMediaQuery_k1lZ() {
    this.row1Height_b3cx = "280vp"
    this.row17Width_b3cx = "50%"
    this.text32Width_Xh0M = "50%"
    this.text32TextAlign_0MzJ = TextAlign.End
    this.row2Height_b3cy = "50vp"
    this.column2Height_x1bW = "80%"
    this.text1Height_Xh0M = "50vp"
    this.row4Height_b3c0 = "100vp"
    this.image7Height_WFnZ = "50vp"
    this.image7ObjectFit_nZTd = undefined
    this.text21Height_Xh0M = "50vp"
    this.image8Height_WFnZ = "50vp"
    this.image8ObjectFit_nZTh = undefined
    this.text22Height_Xh0M = "50vp"
    this.image9Height_WFnZ = "50vp"
    this.image9ObjectFit_nZTl = undefined
    this.text23Height_Xh0M = "50vp"
    this.image10Height_FnZT = "50vp"
    this.image10ObjectFit_ZTEw = undefined
    this.text24Height_Xh0M = "50vp"
    this.row7Height_b3c3 = "50vp"
    this.column16Height_1bW4 = "80%"
    this.text27Height_Xh0M = "50vp"
    this.row8Height_b3c4 = "100vp"
    this.row10Height_3cxM = "50vp"
    this.row9Height_b3c5 = "100vp"
    this.row20Height_3cyM = "50vp"
    this.row13Height_3cxM = "110vp"
    this.image17Height_FnZT = "50vp"
    this.image17ObjectFit_ZTE3 = undefined
    this.row23Height_3cyM = "50vp"
    this.column32Height_1bW4 = "80%"
  }
  updateForMediaQuery_yTWV(){
    this.initForMediaQuery_k1lZ()
    if (this.tabletLandscape_TGFu) {
      this.row1Height_b3cx = "150vp"
      this.text32Width_Xh0M = "20%"
      this.text32TextAlign_0MzJ = TextAlign.Start
      this.row2Height_b3cy = "40vp"
      this.column2Height_x1bW = "100%"
      this.text1Height_Xh0M = "100%"
      this.row4Height_b3c0 = "70vp"
      this.image7Height_WFnZ = "50%"
      this.image7ObjectFit_nZTd = ImageFit.Contain
      this.text21Height_Xh0M = "50%"
      this.image8Height_WFnZ = "50%"
      this.image8ObjectFit_nZTh = ImageFit.Contain
      this.text22Height_Xh0M = "50%"
      this.image9Height_WFnZ = "50%"
      this.image9ObjectFit_nZTl = ImageFit.Contain
      this.text23Height_Xh0M = "50%"
      this.image10Height_FnZT = "50%"
      this.image10ObjectFit_ZTEw = ImageFit.Contain
      this.text24Height_Xh0M = "50%"
      this.row7Height_b3c3 = "40vp"
      this.column16Height_1bW4 = "100%"
      this.text27Height_Xh0M = "100%"
      this.row8Height_b3c4 = "70vp"
      this.row10Height_3cxM = "40vp"
      this.row9Height_b3c5 = "70vp"
      this.row20Height_3cyM = "40vp"
      this.row13Height_3cxM = "70vp"
      this.image17Height_FnZT = "50%"
      this.image17ObjectFit_ZTE3 = ImageFit.Fill
      this.row23Height_3cyM = "40vp"
      this.column32Height_1bW4 = "100%"
    }
    if (this.tabletPortrait_0UG9) {
      this.row17Width_b3cx = "40%"
    }
  }

  aboutToAppear() {
    this.mediaQueryCb_FRdW = this.saveMediaQueryResult_hUXV.bind(this)
    this.listener_tabletLandscape_TGFu.on('change', this.mediaQueryCb_FRdW)
    this.listener_tabletPortrait_0UG9.on('change', this.mediaQueryCb_FRdW)
  }
